Рукава высокого давления ГОСТ 25452-90


Аналог зарубежных рукавов SP/SH.

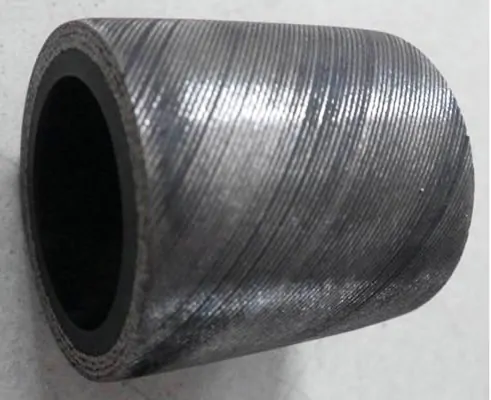

Рукава высокого давления навивочной конструкции.

Внутренний слой: маслостойкая и бензостойкая резина.
Наружный слой: резина, стойкая к истиранию и к атмосфере.
Силовой корд: четыре слоя стальной проволочной навивки.
Рабочая температура в зависимости от среды: от -50°С до +100°С.
Производятся разные климатические исполнения гидравлических шлангов ГОСТ 25452-90: умеренное, холодное, тропическое.

Таблица параметров для РВД ГОСТ 25452-90:





Внутренний ø Наружный ø Мин. радиус изгиба Разрывное давление Номинальное давление при запасе прочности 3Р Номинальное давление при запасе прочности 4Р Вес
мм мм мм Мпа Мпа Мпа кг/м
1 4 16,4 90 225 75 56 0,5
2 6 18,4 105 200 66 50 0,61
3 8 19,6 115 140 46 35 0,58
4 8 20,4 115 170 56 42,5 0,7
5 10 22,4 130 155 51 38 0,81
6 12 23,6 180 100 33 25 0,75
7 12 23,6 180 120 40 30 0,75
8 12 24,4 180 140 46 35 0,9
9 12 25,4 200 175 58 43,5 1,2
10 16 27,6 200 90 30 22,5 0,91
11 16 27,6 200 105 35 26 0,91
12 16 28,4 200 120 40 30 1,1
13 16 28,9 200 150 50 37,5 1,28
14 (20) 31,6 240 68 22,5 17 1,08
15 (20) 31,6 240 72 24 18 1,1
16 (20) 31,6 240 84 28 21 1,1
17 20 32,4 240 100 33 25 1,3
18 20 32,9 240 129 43 32 1,5
19 25 38,8 300 84 28 21 1,65
20 25 39,3 300 110 36,5 27,5 1,9
21 25 40,1 300 140 46,5 35 2,3
22 32 46,7 420 87 29 21,5 2,38
23 38 53,5 500 72 24 18 2,76
24 38 53,5 500 80 26,5 20 2,76
