0
Резинотехнические и Асбестотехнические изделия; Полимерные и Изоляционные материалы; Электроды; Полога, Завесы; Стяжные ремни; Вспомогательные материалы.

Транспортёрные (конвейерные) ленты


Сфера применения:

Предназначена для транспортирования малоабразивных материалов при температуре окружающего воздуха от -25°C до +60°C. Основные сферы применения: сельское хозяйство, добыча малоабразивных нерудных строительных материалов, транспортирование сыпучих и пакетированных материалов.

Используемый эластомер: Л-1

Л-1 – для легких условий эксплуатации

Изобр.НазваниеЦенаКупить

Транспортерная (конвейерная) лента – ключевая деталь любого конвейера. Именно она транспортирует груз и работает как тяговый привод. Строение транспортерной ленты тесно связано с ее функцией и условиями работы: она состоит из нескольких слоев ткани (или тросовой основы), каждый из которых покрыт резиной. Кроме резины, в производстве таких изделий используют другие эластичные полимерные материалы – ПВХ, силиконы, полиолефины. Выбор материала, как и другие параметры, зависит от условий эксплуатации. Так, в пищевой промышленности, особенно для маслосодержащей продукции, часто используют безопасный, маслостойкий и недорогой поливинилхлорид.

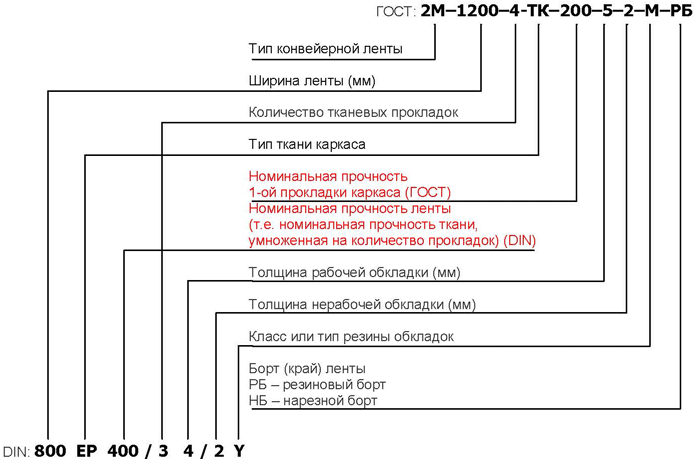

Обозначение конвейерной ленты:

Таким образом, главное различие в обозначении лент по ГОСТ и по DIN:

  • по ГОСТ указывается номинальная прочность ОДНОЙ тяговой прокладки (номинальная прочность ленты вычисляется умножением на количество прокладок)
  • по DIN указывается номинальная прочность ВСЕЙ ленты, а не одной прокладки (номинальная прочность одной прокладки вычисляется делением прочности ленты на количество тканевых слоёв).

Техткани, используемые при изготовлении конвейерных лент:

Для изготовления тягового каркаса конвейерной ленты используются разные ткани. От ткани каркаса зависят такие параметры, как: вес, разрывная прочность, относительное удлинение, продольная и поперечная жёсткость, теплостойкость, удароёмкость и проч. Важен не только состав нитей, но и их мануфактурное расположение: по основе и утку ткани. Материал нитей указан в маркировке ткани.

Маркировка ткани Нити основы Нити утка Группа
ТК (ГОСТ) Капрон (полиамид) Капрон (полиамид) полиамидная (синтетические ткани)
ТЛК (ГОСТ) лавсан (полиэфир) капрон (полиамид) полиэфирно-полиамидная (синтетические ткани)
EP (DIN, ГОСТ) полиэфир (полиэстер) полиамид полиэфирно-полиамидная (синтетические ткани)
EPP (DIN) полиэфир (полиэстер) полиамид (двойная нить) полиэфирно-полиамидная (синтетические ткани)
DPP (DIN) арамид полиамид (двойная нить) арамидно-полиамидная (синтетические ткани)
EE (DIN) полиэфир (полиэстер) полиэфир (полиэстер) полиэфирная (синтетические ткани)
PP (DIN) полиамид полиамид полиамидная (синтетические ткани)
БКНЛ (ГОСТ) лавсан (полиэфир) хлопок комбинированные ткани
CC (DIN) Кокосовое волокно Кокосовое волокно

Расшифровка названия ткани по ГОСТ:

ТК – ткань капроновая,
ТА – ткань анидная,
ТЛ – ткань лавсановая,
ТЛК – ткань лавсано-капроновая,
БКНЛ – бельтинг из комбинированных нитей с лавсаном.

Расшифровка названия ткани по DIN:

P – полиамид (нейлон, перлон)
E –полиэфир (терилен, дакрон, тревир, диолен)
D – арамид
В – хлопок
С – кокосовое волокно

Полная маркировка ткани содержит в себе обозначение типа волокна по основе и утку, а также указание номинальной прочности ткани по основе. Если в утке и основе используются различные волокна, то первая буква в обозначении конвейерной ленты указывает на материал утка, а вторая – на материал основы.

Так, самая распространённая ткань сердечника многопрокладочных конвейерных лент ТК-200-2 – это синтетическая ткань с основой и утком из капрона и номинальной прочностью тяговой прокладки 200 Н/мм. Импортная ткань EP-200 – синтетическая ткань с основой из полиэстера и утком из полиамида, с аналогичной номинальной прочностью тяговой прокладки 200 Н/мм. БКНЛ-65-2 – принципиально иная комбинированная ткань с основой из полиэфира, утком из хлопка и номинальной прочностью тяговой прокладки не менее 55 Н/мм.

Полиэфирное волокно обладает высокой ударной прочностью (в 4 раза выше, чем у полиамидных), но худшими показателями устойчивости к истиранию и сопротивлению многократным изгибам по сравнению с полиамидным (в 4-5 раз ниже). Полиэфирные нити обеспечивают быстрое восстановление формы в условиях быстрых ударных нагрузок. Они термопластичны, поэтому ткани из полиэфирных волокон имеют большие рабочие температуры и обладают большей стойкостью к нагреву по сравнению с полиамидными.

Аналогом ткани ТК-200 по ГОСТ является EP-200 по DIN, ТК-100 – EP-100, БКНЛ-65 – CC-56.

Мы обрабатываем cookie-файлы с целью персонализации сервиса и чтобы пользоваться веб-сайтом было удобнее. Вы можете запретить обработку cookie-файлов в настройках браузера. Пожалуйста, ознакомьтесь с политикой конфиденциальности. Продолжая использовать сайт Вы даете согласие на обработку персональных данных.
Принять
🚚 Самовывоз бесплатно Г. САМАРА, ПР-КТ КИРОВА, Д. 5
🚚 Доставка по Самаре
• Бесплатно при заказе свыше 10 000 рублей
• Бесплатная доставка в Тольятти (1 рейс в неделю)
🚚 Стоимость доставки по Самаре и за её пределы вам сообщит менеджер
